PVC apsildes paklājs

PVC apsildes paklāja sistēma ir piemērota lietošanai zem flīzēm un klona grīdām.

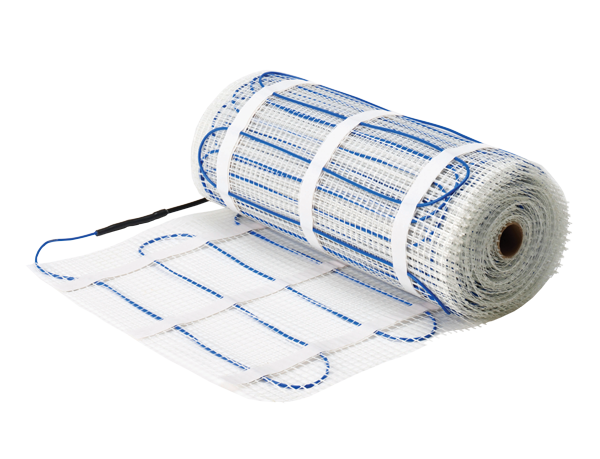

pvc apsildes paklājs

Pielietojums

Tieši zem keramiskām flīzēm vai akmens grīdas

Lielām, regulāru formu telpām

Remontam un jaunbūvēm

PVC apsildes paklājs ir ideāli piemērots regulāru formu telpām, kur 0.5 m platais paklājs var tikt ātri izrullēts pa visu grīdas virsmu. Apsildes kabelis ir pielīmēts stiklašķiedras sietam, veidojot cilpas. Pielīmējot paklāju pie grīdas, tas ir pavisam līdzens un uzklājot flīžu līmi veido stingru savienojumu. Sistēmā ir pieejami divu veidu paklāji ar siltuma izlaidi 150 un 200W/m².

Elektriskā apsildes sistēma ir piemērota visiem pielietojumiem. Tā nodrošina primāro vai sekundāro apsildi visās istabās, projektos, kas atbilst būvniecības regulējumam.

Galvenie Ieguvumi

N

Nepaaugstina grīdas līmeni

Dubults izolācijas 3mm biezs kabelis

N

Izturīgs

Izturīgs stikla šķiedras siets apstrādāts ar līmes slāni ātrākai un drošākai uzstādīšanai.

N

Ātra uzstādīšana

Vienkārši izrullējiet paklāju ar iepriekš izkārtotām vadu atstarpēm

Garantija

SafetyNet uzstādīšanas garantija

Ja Jūs nejauši sabojājat apkures sistēmu uzstādīšanas laikā, tad atgrieziet to WarmUp pārstāvjiem un mēs to nomainīsim pret citu, tās pašas sistēmas modeli, pilnībā bezmaksas.

10 gadu garantija

Šim produktam ir 10 gadu garantija. Mēs esam pilnībā pāliecināti par saviem produktiem.

Darba spriegums 220-230 V AC, 50 Hz
Platums 50 cm
Kabeļa biezums 3 mm
Iekšējā izolācija Uzlabots Fluorpolimērs
Ārēja izolācija PVH
Ārējais novērtējums 150 un 200 W/m²
Barošanas kabeļa garums 3 m
Sertifikāti un atzīmes beab CE

150W/m² Apsildes Paklāji

Modelis Platība (m²) Izmēri (m) Jauda (W) Ampēri (A) Pretestība (Ω)
PVC1 1,0 2 x 0,5 150 0,7 353
PVC1.5 1,5 3 x 0,5 225 1 235
PVC2 2,0 4 x 0,5 300 1,3 176
PVC2.5 2,5 5 x 0,5 375 1,6 141
PVC3 3,0 6 x 0,5 450 1,8 118
PVC3.5 3,5 7 x 0,5 525 2,3 101
PVC4 4,0 8 x 0,5 600 2,6 88
PVC4.5 4,5 9 x 0,5 675 2,9 78
PVC5 5,0 10 x 0,5 750 3,6 71
PVC6 6,0 12 x 0,5 900 4 59
PVC7 7,0 14 x 0,5 1050 4,5 50
PVC8 8,0 16 x 0,5 1200 5,7 44
PVC9 9,0 18 x 0,5 1350 6,4 39
PVC10 10,0 20 x 0,5 1500 7 35
PVC12 12,0 24 x 0,5 1800 8,4 29
PVC15 15,0 30 x 0,5 2250 10,4 24

200W/m² Apsildes Paklāji

Modelis Platība (m²) Izmēri (m) Jauda (W) Ampēri (A) Pretestība (Ω)
2PVCM0.5R 0,5 1 x 0,5 100 0,4 523
2PVCM1R 1,0 2 x 0,5 200 0,9 265
2PVCM1.5R 1,5 3 x 0,5 300 1,3 176
2PVCM2R 2,0 4 x 0,5 400 1,7 132
2PVCM2.5R 2,5 5 x 0,5 500 2,2 106
2PVCM3R 3,0 6 x 0,5 600 2,6 88
2PVCM3.5R 3,5 7 x 0,5 700 3,0 76
2PVCM4R 4,0 8 x 0,5 800 3,5 66
2PVCM4.5R 4,5 9 x 0,5 900 3,9 59
2PVCM5R 5,0 10 x 0,5 1000 4,4 53
2PVCM6R 6,0 12 x 0,5 1200 5,2 44
2PVCM7R 7,0 14 x 0,5 1400 6,1 38
2PVCM8R 8,0 16 x 0,5 1600 7 33
2PVCM9R 9,0 18 x 0,5 1800 7,8 29
2PVCM10R 10,0 20 x 0,5 2000 8,7 27
2PVCM15R 15,0 30 x 0,5 3000 13,0 18

  1. Grīdas pārklājums
  2. Elastīgā flīžu līmjava
  3. Apsildes paklāji
  4. Warmup izolācijas plāksnes
  5. Elastīgā flīžu līmjava
  6. Esošā grīdas konstrukcija – betons vai koks

PVC apsildes paklāju var uzstādīt praktiski zem jebkuras grīdas apdares (sazinieties ar Warmup par papildus informāciju), tomēr šī sistēma ir izstrādāta lietošanai galvenokārt zem keramikas vai akmens flīzēm.

Ir pieejami divu veidu PVC apsildes paklāji: 150 W/m² un 200 W/m². Standarta izpildījumā izmanto 150 W/m² paklāju, taču gadījumos, kad apsildāmā telpa ir pakļauta augstiem siltuma zudumiem, ir jāizmanto 200 W/m² versija.

Lai noteiktu nepieciešamos materiālus ir nepieciešams izmērīt apsildāmo platību. Šī platība atbilst kopējai platībai mīnus platībai ar fiksētiem objektiem (tādi kā virtuves iekārtas, tualete, vanna utt.). Apsildāmā platība ir vienāda ar virsmu, kur iespējama siltuma cirkulācija.

1: Izmēriet istabu

Aprēķiniet kopējo platību. Ja istaba ir taisnstūra formas, piemēram, tāpat kā attēlā, 4m x 2.7 m, tad kopējā platība ir 4 x 2.7=10,8 m²

step1
2: Izrēķiniet kopējo platību, ko aizņem mēbeles vai fiksēti objekti.

Cik daudz no grīdas aizņem dažādi objekti. Šajā piemērā parādīti šādi objekti un tos var mērīt šādi:

Vanna: 0,9 x 2,7 = 2,43 m²

Bidē + tualetes pods: 1,5 x 0,8 = 1,2 m²

Kopējā platība, ko aizņem santehnika ir 3,63 m²

bathroom-step2
3: Aprēķiniet platību, kura tiks apsildīta

Kopējā apsildāmās platības aprēķins tiek veikts šādi: kopējā platība, mīnus platība, ko aizņem dažādi ķermeņi: 10.8-3.63=7.17 m²

bathroom-step3
4: Izvēlieties apsildes paklāja izmēru

Sakarā ar to, ka minimālajam attālumam no paklāja un sienas ir jābūt 5 cm, kā arī tāpēc, ka piegriežot un pielāgojot paklāju konkrētās telpas īpatnībām vienmēr jārēķinās ar to, ka kopējai paklāja pārklājuma platībai nevajadzētu pārsniegt 90% no apsildāmās platības.

Maksimālais apsildes paklāja izmērs būs: 7,17×0.9=6.45 m², tas nozīmē, ka paklāja izmērs ir 6 m², atbilstoši apsildes paklāja izmēriem tabulā.

bathroom-step4

Apsildes sistēmu kontrolē ar termostatu, kā arī mēs rekomendējam apsildes sistēmā izmantot pārklātās izolācijas plāksnes, kuras palielina telpas energoefektivitāti un sistēmas veiktspēju.

Darba spriegums 220-230V AC, 50Hz
Platums 50cm
Kabeļa biezums 3mm
Iekšējā izolācija Uzlabots Fluorpolimērs
Ārēja izolācija PVH
Ārējais novērtējums 150 un 200W/m²
Barošanas kabeļa garums 3m
Sertifikāti un atzīmes beab CE

  1. Grīdas pārklājums
  2. Elastīgā flīžu līmjava
  3. Apsildes paklāji
  4. Warmup izolācijas plāksnes
  5. Elastīgā flīžu līmjava
  6. Esošā grīdas konstrukcija – betons vai koks
